簡要描述：EFT61004BG電快速瞬變?nèi)好}沖發生器模擬器，用于評估電氣和電子設備供電電源端口、信號、控制和接地端口在受到電快速瞬變(EFT)干擾時間的性能提供一個評定依據，產品符合并超過IEC61000-4-4和GB/T17626.4標準的要求。
產品型號：廠商性質：代理商更新時間：2025-05-29訪 問 量：68產品分類
Product Category詳細介紹
| 品牌 | 普銳馬 | 產地類別 | 國產 |
|---|---|---|---|
| 輸出電壓 | 0.2~±4.8KV | 脈沖頻率 | 1kHz---1200kHz±10%,連續可調 |
| 脈沖極性 | 正或負，正負交替 | 內阻 | 50 Ω±20% |
| 耦合/去耦網絡 | 內置,三相五線,16A | 工作電源 | AC 220V±10% 50/60Hz |
| 環境溫度 | 15℃-35℃ | 外形尺寸(DxWxH) | 450*430*175 mm |

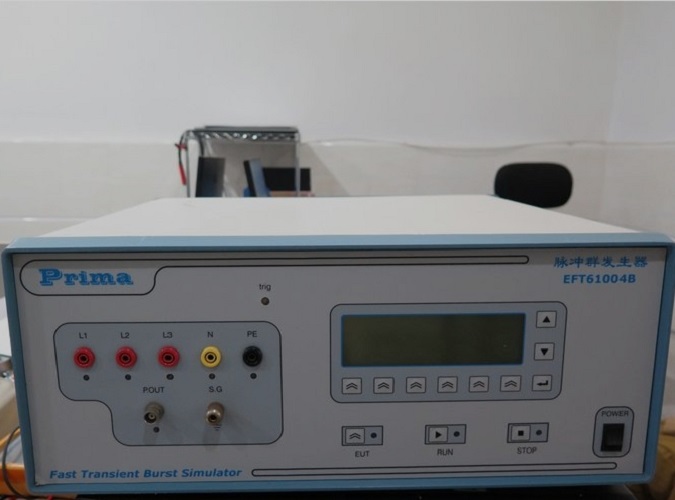

EFT61004BG電快速瞬變?nèi)好}沖發生器模擬器，用于評估電氣和電子設備供電電源端口、信號、控制和接地端口在受到電快速瞬變(EFT)干擾時間的性能提供一個評定依據，產品符合并超過IEC61000-4-4和GB/T17626.4標準的要求。
EFT61004BG電快速瞬變?nèi)好}沖發生器模擬器技術參數
| 型號 | EFT61004BG |
|---|---|
| 輸出電壓 | 0.2 ~ ±4.8KV |
| 脈沖頻率 | 1kHz~1200kHz ± 10%，連續可調 |
| 脈沖極性 | 正或負，正負交替 |
| 內阻 | 50 Ω± 20% |
| 脈沖前沿 | 5ns ± 30%，50ns ± 30%（在50Ω時） |
| 脈沖寬度 | 35 ns----150 ns（在1kΩ時） |
| 脈沖串長度 | 1----255 個可調 |
| 脈沖注入相位 | 0 ~ 359°或異步 |
| 脈沖串周期 | 典型 300mS（0.15~9.99 S 可調，調節精度 0.01S） |
| 耦合/去耦網絡 | 內置，三相五線，16A |
| 工作電源 | AC 220V ± 10% 50/60Hz |
| 環境溫度 | 15 ℃~35 ℃ |
| 外形尺寸（D×W×H） | 450*430*175 mm |
| 產品優勢 | 中英文切換，可編程操作，使用更方便，超大屏幕顯示，全智能控制，操作菜單，生產實驗用進口電子開關，確保波形穩定，可靠比性強，壽命長 |
群脈沖發生器安全操作手冊
一、安全須知
個人防護:使用時，操作人員應穿戴適當?shù)膫€人防護裝備，例如絕緣手套和防護眼鏡。
操作培訓:確保操作人員已經接受過專業培訓，并且理解設備的工作原理、性能參數及正確的操作方法。
設備檢查:在使用前，檢查是否有明顯的損壞，如電線裸露、接口損壞等。
環境要求:操作應在干燥、通風良好的環境中進行;避免在有氣體或大量粉塵的場合使用。
電氣安全:確認所用的電源符合設備規定的電壓和頻率要求，并確保接地措施得當。
二、設備連接
連接前檢查:確保被測試設備與群脈沖發生器兼容，并檢查連接線是否完好。
正確接線:根據測試需求，正確連接與被測試設備的對應端口。
穩固固定:保證所有連接線都已牢固固定，避免因接觸不良造成意外中斷或數據誤差。
三、設定與操作
參數設置:根據測試要求，通過控制面板或軟件界面設置所需的脈沖寬度、重復頻率、幅度等參數。
功能檢查:在開始正式測試前，可以進行一次空載測試，以確認設備功能正常。
逐步增加:調整參數時應逐步進行，避免突然大范圍改變可能對被測試設備造成損害。
監控運行:在設備運行過程中，持續監控其輸出和被測試設備的反應。
四、緊急情況處理
緊急停止:在緊急情況下，立即按下緊急停止按鈕，切斷設備電源。
事故記錄:發生故障或異常情況時，保持現場并記錄事故發生的情況，以便事后分析原因。
設備檢修:在確認安全的情況下，由專業人員進行檢查和必要的維修。
五、維護與保養
定期檢查:定期進行設備的維護檢查，包括清潔設備表面、檢查連接端口和更新軟件等。
使用日志:記錄每次使用的具體日期、時間、操作人員、測試參數和設備狀況，以便跟蹤設備性能和維護歷史。
存放注意:使用完畢后，存放在干燥、陰涼的環境中，避免長時間暴露在特殊溫度或濕度下。
六、法律和規范遵守
遵守當?shù)胤ㄒ?guī):確保操作過程符合當?shù)氐陌踩ㄒ?guī)和工業標準。
遵循制造商指南:嚴格遵循設備制造商提供的操作指南和維護說明。
